合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> St與MMA在無皂乳液聚合過程中的動態(tài)表面張力變化——摘要、實驗部分
> 添加不同量阿維菌素Silwet 408對阿維菌素微乳劑藥液表面張力的影響——結果與分析、結論
> 從潤濕到粘附：臨界表面張力（γc）如何重塑表界面科學?
> 環(huán)保非水基鉆井液界面張力、基本性能和抗污染能力——前言、實驗部分
> 微膠囊聚合物溶液對延展型表面活性劑界面張力的影響（二）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（五）
> 基于界面張力弛豫法考察羥基取代烷基苯磺酸鹽的界面擴張流變性質(zhì)（一）
> 平面流動皂膜表面張力系數(shù)、厚度和流動速度實驗裝置及測量方法（一）
> 表面活性劑對煤塵潤濕效果的定量化研究
> 熱力學模型計算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力（一）
推薦新聞Info
-
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（二）
> 烷基糖苷表面活性劑界面張力與潤濕性相關性研究（一）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（五）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（四）
> 利用表面張力優(yōu)化浮選工藝：調(diào)整劑AY在石英-膠磷礦分離中的活性調(diào)控（二）
> 利用表面張力優(yōu)化浮選工藝：調(diào)整劑AY在石英-膠磷礦分離中的活性調(diào)控（一）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（三）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（二）
> 嵌段比例對溫敏聚合物表面張力的影響及臨界膠束濃度分析（一）
> 溫度和碳碳雙鍵數(shù)對脂肪酸酯表面張力的影響（二）
烷基糖苷表面活性劑界面張力與潤濕性相關性研究（二）
來源： 《地質(zhì)科技情報》 瀏覽 35 次 發(fā)布時間:2025-12-12
3 界面張力與潤濕性改變的關系
3．1 液固界面張力計算
將朱定一等[1側求解液固界面張力的思路運用到油一固一水潤濕系統(tǒng)中，可以得到水固界面張力y和油固界面張力y。的計算公式：
式中：0為接觸角。
根據(jù)式(1)和式(2)可知，通過測量原油一載玻片一APG溶液潤濕系統(tǒng)的接觸角和油水界面張力，即可得到該系統(tǒng)的水固界面張力和油固界面張力。實驗與計算結果如表I所示。
由表I可知，并非油水界面張力越低，潤濕性的改變就越明顯，3種界面張力的變化均會引起潤濕性的變化，但都不與其變化軌跡完全一致或完全相反。為了獲得各種界面張力對潤濕性的影響程度，下面引入灰色關聯(lián)分析方法進行處理。
表 1 原油、載玻片、APG 溶液的各種界面張力| 含親水載玻片的潤濕系統(tǒng) | 含親油載玻片的潤濕系統(tǒng) | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| No | 接觸角/(°) | 油水界面張力 (mN/m) | 水固界面張力 (mN/m) | 油固界面張力 (mN/m) | No | 接觸角/(°) | 油水界面張力 (mN/m) | 水固界面張力 (mN/m) | 油固界面張力 (mN/m) |
| 0 | 41.0 | 7.8 | 6.4 | 7 | 1 | 123.2 | 3.8 | 7.6 | 4 |
| 1 | 43.6 | 5.2 | 5 | 2 | 2 | 128.5 | 5 | 0 | 3 |
| 2 | 48.5 | 3.3 | 3 | 3 | 3 | 136.8 | 8 | 6 | 5 |
| 3 | 57.9 | 4.4 | 4 | 4 | 4 | 156.6 | 2 | 2 | 2 |
| 4 | 56.7 | 0 | 0 | 0 | 5 | 156.3 | 0 | 0 | 0 |
| 5 | 54.8 | 0 | 0 | 0 | 6 | 149.8 | 0 | 0 | 0 |
| 6 | 55.6 | 1 | 3 | 5 | 7 | 151.9 | 0 | 0 | 0 |
| 7 | 56.4 | 0 | 0 | 0 | 8 | 154.5 | 0 | 0 | 0 |
| 8 | 56.7 | 1 | 3 | 5 | 9 | 156.1 | 0 | 5 | 0 |
3．2 灰色關聯(lián)分析

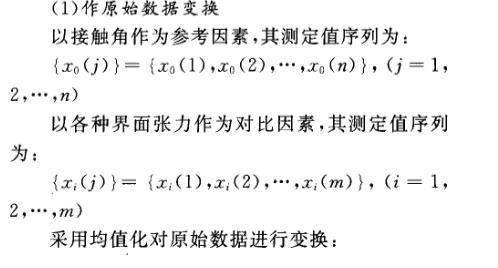

灰色關聯(lián)分析是通過對統(tǒng)計序列幾何關系的比較來分清系統(tǒng)中多因素間的關聯(lián)程度，序列曲線的幾何形態(tài)越接近，則它們之間的關聯(lián)度越大。油水、水固、油固界面張力對接觸角影響程度的灰色關聯(lián)分析步驟如下。

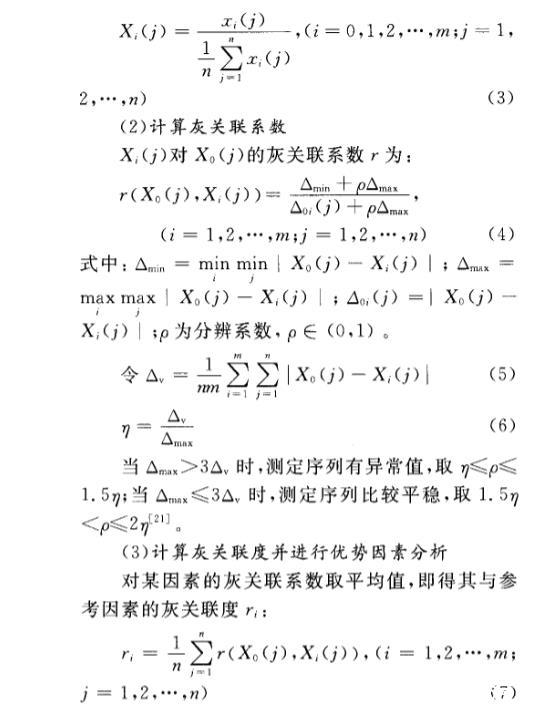

(3)計算灰關聯(lián)度并進行優(yōu)勢因素分析 對某因素的灰關聯(lián)系數(shù)取平均值，即得其與參考因素的灰關聯(lián)度：
按照各因素與參考因素問的灰關聯(lián)度大小進行排序，關聯(lián)度越大，表明該因素對參考因素的影響越強烈。
根據(jù)以上步驟對表1中的數(shù)據(jù)進行處理，得到各種界面張力與接觸角問的灰關聯(lián)度(表2)。
表 2 不同界面張力與接觸角的灰關聯(lián)度| 接觸角/(°) | 關聯(lián)系數(shù) r | 接觸角/(°) | 關聯(lián)系數(shù) r | ||||
|---|---|---|---|---|---|---|---|
| γwo | γws | γos | γwo | γws | γos | ||
| 41.0 | 0.397 | 0.519 | 0.389 | 123.2 | 0.542 | 0.561 | 0.369 |
| 43.6 | 0.512 | 0.606 | 0.504 | 128.5 | 0.678 | 0.687 | 0.533 |
| 48.5 | 0.568 | 0.561 | 0.567 | 136.8 | 0.728 | 0.722 | 0.745 |
| 57.9 | 0.797 | 1.000 | 0.781 | 156.6 | 0.982 | 1.000 | 0.738 |
| 56.7 | 0.730 | 0.840 | 0.720 | 156.3 | 0.901 | 0.913 | 0.724 |
| 54.8 | 0.704 | 0.768 | 0.699 | 149.8 | 0.878 | 0.887 | 0.766 |
| 55.6 | 0.637 | 0.679 | 0.633 | 151.9 | 0.808 | 0.813 | 0.726 |
| 56.4 | 0.630 | 0.676 | 0.625 | 154.5 | 0.799 | 0.805 | 0.709 |
| 56.7 | 0.626 | 0.674 | 0.622 | 156.1 | 0.793 | 0.799 | 0.700 |
| 灰關聯(lián)度 | 0.622 | 0.703 | 0.616 | 灰關聯(lián)度 | 0.790 | 0.799 | 0.668 |
由表2可知，無論是對原油一親水載玻片一APG溶液潤濕系統(tǒng)，還是對原油一親油載玻片一APG溶液潤濕系統(tǒng)，各界面張力對接觸角的灰關聯(lián)度大小順序均為γsw>γwo>γso。即水固界面張力是影響潤濕性的主要因素。因此，若要增強固體的親水性，降低水固界面張力是首要的努力方向。
4 結論(1)表面活性劑分子在水固體面的吸附模式是決定其改變潤濕性的關鍵因素，但并非其以疏水基朝外吸附即能使親水固體向親油反轉；也并非其以親水基朝外吸附即能使親油固體向親水反轉。
(2)油水、水固、油固界面張力的變化均會引起潤濕性的改變，且水固界面張力的影響最明顯，其次為油水界面張力。
