合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 泡沫豐富和清潔力好是一回事嗎？
> 塑料產(chǎn)品聚合物表面張力的本質(zhì)與測量方法
> 生活中存在的一些表面張力現(xiàn)象
> 不同助劑及濃度對IDK120-025型和LU120-015型噴頭霧化效果的影響（一）
> 彈性薄膜表面張力對由薄膜型聲學超材料隔聲性能的影響
> 泡泡消煙原理，不同質(zhì)量分數(shù)堿劑發(fā)泡液表面張力的測試結(jié)果
> 表面活性劑為何能降低表面張力？
> 超低界面張力環(huán)保型高溫高鹽油藏的驅(qū)油表面活性劑配方比例及制備（二）
> 基于界面張力消失法計算CO2-原油最小混相壓力
> 表面張力在調(diào)控液滴-薄膜體系平衡構(gòu)型的作用機制
推薦新聞Info
-
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅(qū)油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試——結(jié)果與討論、結(jié)論
> 紫檀芪的穩(wěn)定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機制（上）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（一）
熱力學模型計算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力（三）
來源：中國有色金屬學報 瀏覽 1279 次 發(fā)布時間:2024-08-13
3.2含B2O3二元體系熔渣表面張力
采用本模型計算1873K下含B2O3二元體系熔渣表面張力，考察B2O3含量對熔渣表面張力的影響。MgO-B2O3體系中，1873K時，在富MgO區(qū)(B2O3含量(質(zhì)量分數(shù))小于28%)，存在MgO相和液相的固液兩相區(qū)(L2+MgO)，在富B2O3區(qū)(B2O3含量(質(zhì)量分數(shù))大于70%)存在兩液相不互溶區(qū)(L1+L2)，且該區(qū)處于亞穩(wěn)態(tài)，有關該亞穩(wěn)態(tài)區(qū)，其邊界、體系熱力學性質(zhì)等研究尚不清楚，因此，本研究中雖然計算了MgO-B2O3渣系全濃度范圍內(nèi)的表面張力變化情況，但僅B2O3含量在28%～70%范圍內(nèi)熔渣處于單一液相區(qū)(L2)范圍；CaO-B2O3體系中，在富B2O3區(qū)同樣存在兩液相不互溶區(qū)，在不互溶區(qū)存在溫度相對較低(＜1490℃)，因此，1873 K時，僅在富CaO區(qū)(B2O3含量小于22%)存在氧化鈣相和液相的固液兩相區(qū)(L+CaO)。B2O3-SiO2二元體系中，熔渣液相區(qū)(L)范圍比較大，僅富SiO2區(qū)(B2O3含量(質(zhì)量分數(shù))小于3%)存在方英石相和液相的固液兩相區(qū)(L+方英石)。Al2O3-B2O3二元體系中，熔渣液相區(qū)(L)范圍較窄，僅在富B2O3區(qū)(B2O3含量大于85%)存在液相區(qū)。含B2O3二元體系熔渣表面張力計算結(jié)果如圖2所示。結(jié)果表明，作為表面活性物質(zhì)，B2O3組元能夠顯著降低熔渣表面張力。熔渣表面張力隨著B2O3含量的增加而顯著降低。MgO-B2O3體系和CaO-B2O3體系中，酸性氧化物B2O3的增加，將導致陰離子結(jié)構(gòu)復雜化，陰離子團聚合程度增強，對陽離子的靜電引力減弱，從而降低了體系的表面張力。B2O3-SiO2體系和Al2O3-B2O3體系中，B2O3對表面張力的降低作用，則可能與硼氧陰離子團與硅氧陰離子團、鋁氧陰離子團之間的差異有關。

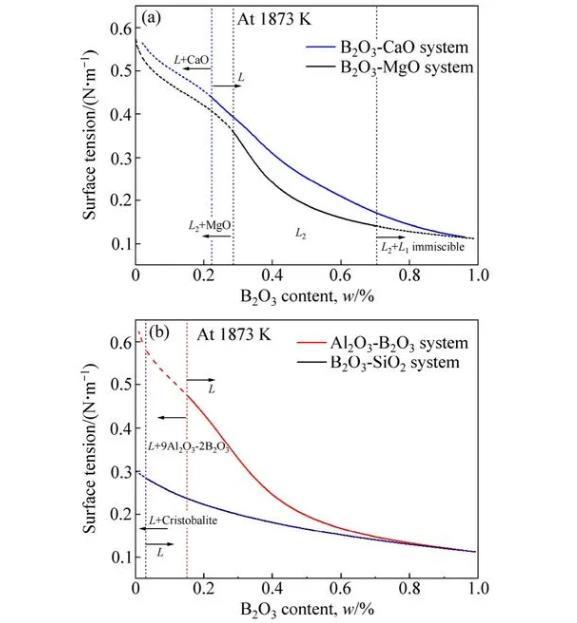

圖2 1873 K時含B2O3二元熔渣表面張力
純氧化物表面張力主要與離子間的鍵能有關，形成氧化物的離子的靜電勢(Z/r)大，且離子鍵分數(shù)高的氧化物有較大的表面張力。純組分氧化物的靜電勢和離子鍵分數(shù)如圖3所示。純液態(tài)B2O3屬于表面活性物質(zhì)，在1873 K時的表面張力約為0.104 N/m，僅為MgO、CaO、Al2O3和SiO2同溫度純物質(zhì)表面張力數(shù)據(jù)的1/6～1/3。Si4+和B3+離子雖然靜電勢很高，但其離子鍵分數(shù)較低(＜50%)，易形成共價鍵高、靜電勢小的絡離子，從而其表面張力值較?。籑g2+、Ca2+和Al3+離子雖然靜電勢較小，但離子鍵分數(shù)較高，從而具有較高的表面張力值。
3.3含B2O3三元體系熔渣表面張力

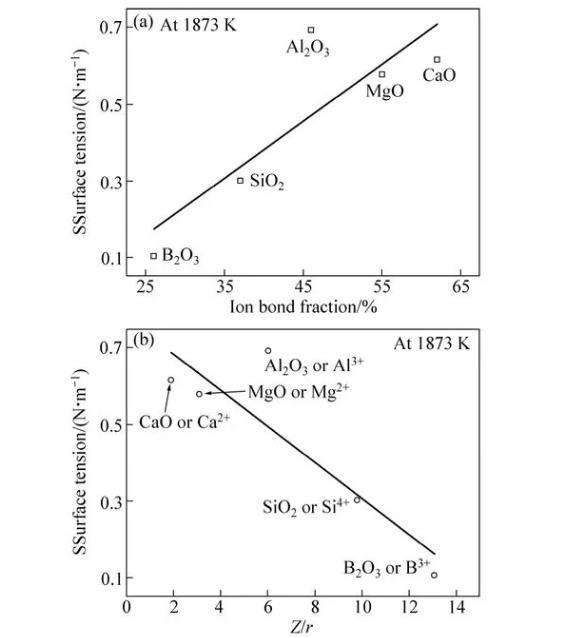

圖3 1873K下純氧化物的表面張力值與離子鍵分數(shù)和陽離子靜電勢(Z/r)
1873K時含B2O3三元體系等溫相圖及液相線如圖4所示。實際條件下，Si常存在于金屬相中，而SiO2則以硼硅酸鹽的形式存在于熔渣中，因此，SiO2添加對含B2O3三元體系熱力學性質(zhì)的影響仍有待確定，MgO-B2O3-SiO2、CaO-B2O3-SiO2和Al2O3-B2O3-SiO2三元系相圖也需要進一步優(yōu)化。1873K時含B2O3三元體系熔渣等表面張力線如圖4所示。結(jié)果表明，在MgO-B2O3-SiO2體系和CaO-B2O3-SiO2體系1873K完全液相區(qū)(Liquid II)范圍內(nèi)，熔渣表面張力值在0.15～0.45 N/m范圍內(nèi)；隨著B2O3含量的增加，表面張力顯著降低；隨著SiO2含量、MgO含量和CaO含量的增加，熔渣表面張力逐漸增大，但MgO含量和CaO含量對表面張力的影響更加顯著。在Al2O3-B2O3-SiO2體系1873K完全液相區(qū)(Liquid)范圍內(nèi)，熔渣表面張力在0.10～0.30 N/m范圍內(nèi)；熔渣表面張力隨B2O3含量的增加而逐漸減小，隨SiO2含量和Al2O3含量的增加而逐漸增大。
3.4 MgO-B2O3-SiO2-CaO-Al2O3體系中組分含量對熔渣表面張力的影響

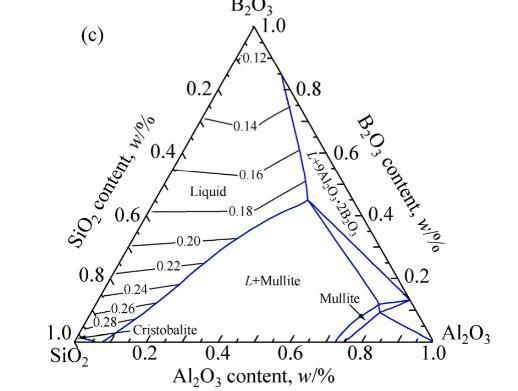

圖4 1873K時含B2O3三元系等表面張力線的計算結(jié)果
采用本模型，考察1873K時組分含量對典型富硼渣表面張力的影響，計算結(jié)果如圖5所示。圖5(a)為1873K時渣中CaO含量和Al2O3含量分別為10%和5%(質(zhì)量分數(shù))，MgO和SiO2質(zhì)量比為1.0～2.5時，不同B2O3含量(分別為10%、15%、20%和25%(質(zhì)量分數(shù)))下熔渣表面張力與MgO和SiO2的質(zhì)量比的關系。計算結(jié)果顯示，熔渣表面張力隨著MgO和SiO2的質(zhì)量比的增加而逐漸增大，但變化的幅度逐漸降低；熔渣表面張力隨著B2O3含量的增加而逐漸降低，且B2O3含量對表面張力的影響對MgO和SiO2的質(zhì)量比更加顯著。圖5(b)為1873K時渣中MgO和SiO2的質(zhì)量比為1.5、B2O3含量為15%、Al2O3含量在1%～15%時(質(zhì)量分數(shù))，不同CaO含量(分別為1%、5%、9%和13%(質(zhì)量分數(shù)))下熔渣表面張力與Al2O3含量的關系。計算結(jié)果顯示，熔渣表面張力隨CaO含量和Al2O3含量的增加而逐漸增大，不同CaO含量下表面張力隨Al2O3含量變化的趨勢基本一致，CaO含量對表面張力的影響與Al2O3含量對表面張力的影響基本相當。

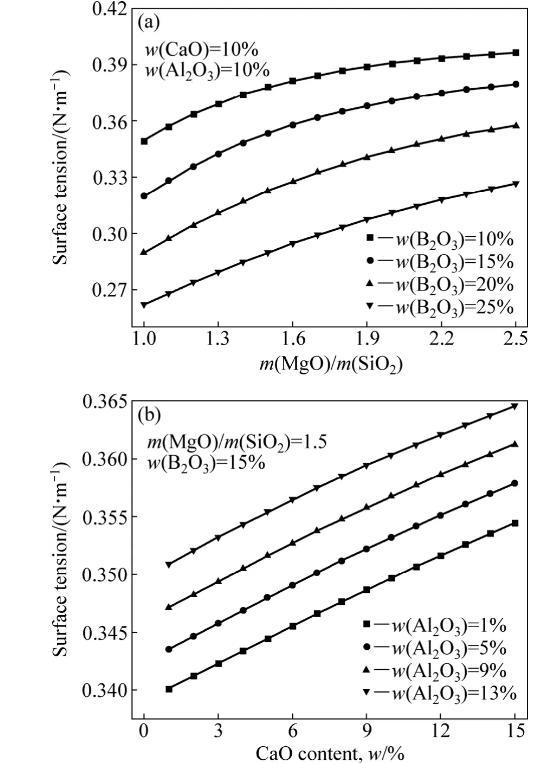

圖5 1873K下MgO-B2O3-SiO2-CaO-Al2O3體系熔渣表面張力與組分含量的關系
綜上所述，硼鐵礦火法分離工藝中利用鐵水和熔渣在密度、表面張力等方面的差異，實現(xiàn)鐵與富硼渣的分離。通過減少硼鐵礦中脈石含量，提高富硼渣中MgO/SiO2比值，合理控制CaO和Al2O3含量，從而提高富硼渣表面張力，有利于使渣金間具有足夠大的界面張力，提高渣鐵分離提取效率。
4結(jié)論
1)基于熔渣結(jié)構(gòu)離子與分子共存理論和Butler方程建立MgO-B2O3-SiO2-CaO-Al2O3體系熔渣表面張力計算模型，模型計算結(jié)果與實驗測量值吻合較好。
2)含B2O3二元體系中，熔渣表面張力隨B2O3含量的增加而降低，作為表面活性物質(zhì)，B2O3組元能顯著降低熔渣表面張力。純氧化物表面張力值與形成氧化物的陽離子靜電勢及氧化物中離子鍵分數(shù)有關。
3)含B2O3三元體系熔渣表面張力隨著B2O3含量的增加而顯著降低；隨著SiO2含量、Al2O3含量、MgO含量和CaO含量的增加，熔渣表面張力逐漸增大。
4)MgO-B2O3-SiO2-CaO-Al2O3體系熔渣表面張力隨著MgO和SiO2質(zhì)量比的增加而增大，但變化的幅度逐漸降低；B2O3組元能夠顯著降低熔渣表面張力；熔渣表面張力隨CaO含量和Al2O3含量的增加而逐漸增大，且兩者對表面張力的影響基本相當。
熱力學模型計算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力（一）
